電腦的電源有兩種：ATX和AT，兩者電源支持不同的電腦主板，目前大多數電腦主機采用的是ATX電源，技術方面更優于AT電源。今天高能帶領大家重新認識了解一下龍芯工控機ATX電源吧。

AT電源應用在AT機箱內，其功率一般在150~250W之間，AT電源采用切斷交流電網的方式關機，不能實現軟件開關機。

ATX支持在電腦關機時還會有個較微小的電流而沒有徹底的斷開電源的，即能完成軟關機。

傳統的電源開關決定了機器的工作始終，而龍芯工控機ATX電源采用的是軟關機，主要靠+5VSB輸出和PS－ON輸出來實現電源的開關。PS-ON端子主要是為主機開電源和關電源及遠程喚醒控制電源的信號。假如PS-ON電平信號低于1V，電源開，電平信號高于4.5V電源關。

ATX電源由交流輸入電路、主電源、輔助電源、開機信號電路等部分組成。ATX電源的三個輸出端子，+3V端子是輸出主板供CPU用的，+5SB端子輸出供電腦待機電源。

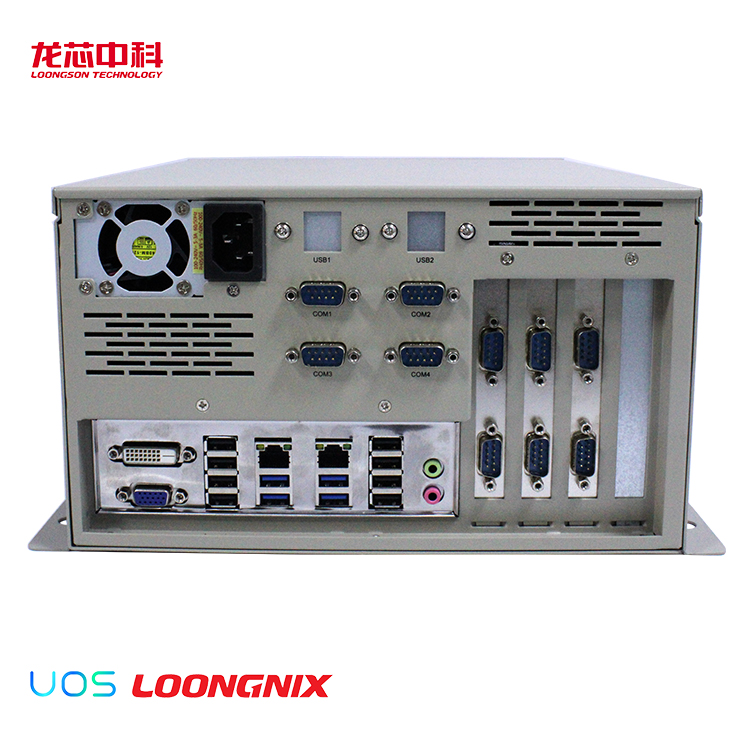

龍芯工控整機ATX電源關機后通過存留的微弱電流，直接對ATX電源控制，實現遠程開機。

龍芯國產工控機ATX電源的核心電路是采用雙管半橋它激式，而取消了傳統的市電開關來控制電源，當連接電源后，ATX電源不僅在主變換電路有直流電壓的進入，同時一部分電壓也會從輔助電源供給。目前ATX電源都采用了TL494的④腳“死區控制”功能來實現主變換電路的開啟和關閉。

ATX電源兩大版本：ATX1.01版，ATX2.01版，除散熱風扇的位置不一樣外，它們的激活電流也不同，1.01版只有100mA，2.01版則有500mA～720mA。2.01版的ATX電源不會像1.01版那樣“過敏”，經常會受外界電壓波動的影響而自行啟動計算機。
